材料：PC/ABS
特性：優(yōu)異的抗沖擊性、耐高低溫，電鍍級(jí)材料

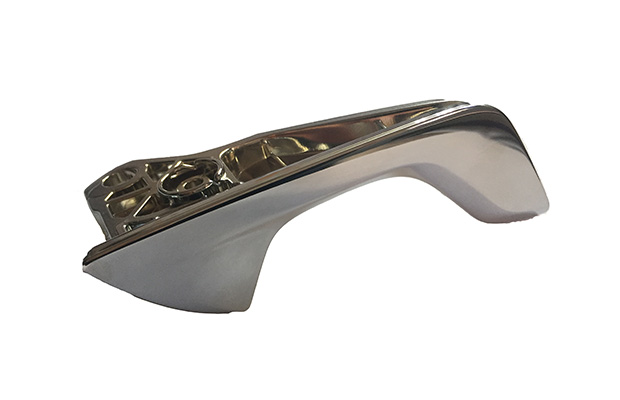

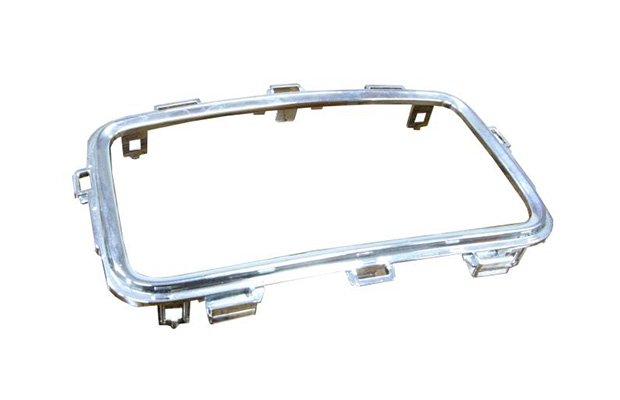

應(yīng)用：出風(fēng)口邊框、汽車輪轂蓋、內(nèi)門把手等
| 牌號(hào)：PC/ABS HX5200E | ||||
| 性能 | 測(cè)試標(biāo)準(zhǔn) | 測(cè)試條件 | 單位 | 典型值 |
| 機(jī)械性能 | ||||
| 拉伸強(qiáng)度 | ISO527 | 50mm/min | MPa | 49 |
| 斷裂拉伸伸長(zhǎng)率 | ISO527 | 50mm/min | % | 70 |
| 彎曲強(qiáng)度 | ISO178 | 2mm/min | MPa | 72 |
| 彎曲模量 | ISO178 | 2mm/min | MPa | 2010 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO179-1eA | 23℃ | KJ/m2 | 48 |
| 簡(jiǎn)支梁無缺口沖擊強(qiáng)度 | ISO179-1eU | 23℃ | KJ/m2 | NB |
| 熱性能 | ||||
| 熔融指數(shù) | ISO1133 | 260℃ 5KG | g/10 min | 14 |
| 維卡軟化溫度 | ISO306 | 50℃/h,50N | ℃ | 112 |
| 熱變形溫度 | ISO 75 | 1.8MPa | ℃ | 100 |
| 熱變形溫度 | ISO 75 | 0.45MPa | ℃ | 108 |
| 物理性能 | ||||
| 密度 | ISO1183 | 23℃ | g/cm3 | 1.1 |
| 其他性能 | ||||
| 收縮率 | ISO2577 | / | % | 0.5-0.7 |
| 地址：寧波市鎮(zhèn)海區(qū)莊市街道光明路369號(hào) | ||||
| 電話：(0574)87244771 傳真：(0574)87241375 | ||||
| 試驗(yàn)前，應(yīng)在環(huán)境溫度(23±2)℃，相對(duì)濕度(50±5)%的條件下，放置48小時(shí)以上。 | ||||
